CVD单晶金刚石在工业应用领域的优势
2025-12-22 15:15:43
浏览：
“
CVD（化学气相沉积）单晶金刚石作为工业应用材料，是当前尖端材料科学的前沿代表。它继承了天然金刚石几乎所有的优异特性，并通过人工方法实现了大尺寸、高质量和可定制化的生产。它核心优势在于它将多种极限性能集于一身，这是其他材料难以比拟的
”
CVD（化学气相沉积）单晶金刚石作为工业应用材料，是当前尖端材料科学的前沿代表。它继承了天然金刚石几乎所有的优异特性，并通过人工方法实现了大尺寸、高质量和可定制化的生产。它核心优势在于它将多种极限性能集于一身，这是其他材料难以比拟的
1
无与伦比的热导率
数值：室温下可达 2000 - 2200 W/(m·K)，是铜（约400 W/(m·K)）的5倍，是氮化铝（AIN）等常用封装材料的10倍以上。
工业价值：这是它最受关注的优点之一。能够迅速将热量从热源（如高功率激光器芯片、微波器件、CPU核心）导出，极大降低器件工作结温，提高性能、可靠性和寿命。
2
极高的硬度和耐磨性
莫氏硬度10，是已知最硬的物质。
工业价值：作为超精密加工工具（如刀具、修整笔）、耐磨部件和高性能轴承的理想材料，使用寿命远超硬质合金、氧化铝等传统材料。
3
极宽的光学透过窗口
从深紫外（225 nm）到远红外（微波波段） 都具有高透过率，且不吸湿、不耐酸碱腐蚀
工业价值：是制造高功率激光器的输出窗口、导弹整流罩、同步辐射X射线窗口等极端环境光学器件的终极材料。它能承受高能激光束而不产生热透镜效应，或在高速、高温、雨蚀环境下保持光学性能。
4
极高的击穿电场和优异的电学性能
击穿电场高达 10 MV/cm，是硅的数十倍。同时具有很高的载流子迁移率（电子和空穴迁移率都高）。
第四代半导体材料。适用于高压、大功率、高频、高温电子器件（如功率二极管、场效应晶体管），理论上性能远超碳化硅（SiC）和氮化镓（GaN），能极大降低电能转换损耗。
5
极低的摩擦系数和化学惰性
摩擦系数极低，且对酸、碱、高温环境具有极高的耐受性。
工业价值：用于特殊环境下的机械密封、生物相容性涂层等。在腐蚀性介质中，其密封性能和使用寿命远胜传统材料。
热管理领域（“终极热沉”）：高功率激光二极管（泵浦源）、5G/6G射频器件、功率电子模块（IGBT、GaN） 的散热基板。能将热量迅速扩散，是解决下一代电子设备“热障”问题的关 键。
精密/超精密加工领域：超精密切削刀具（加工非铁金属、复合材料）、砂轮修整笔、拉丝模具。其超长寿命和锋利度可大幅提升加工精度和效率。
光学领域：高功率CO2激光器窗口、红外军事光学系统（整流罩、窗口）、自由电子激光器及同步辐射光束线窗口、拉曼激光腔。在极端条件下保持光学性能。
半导体与电子器件领域（未来方向）：高压功率开关器件、高频微波器件、辐射探测器、量子传感器（基于NV色心） 。这是其最具革命性的应用，目前处于研发和产业化前期。
其他高技术领域：尖端科学仪器（如高压砧）、生物传感器、高性能声学器件（高声速）。

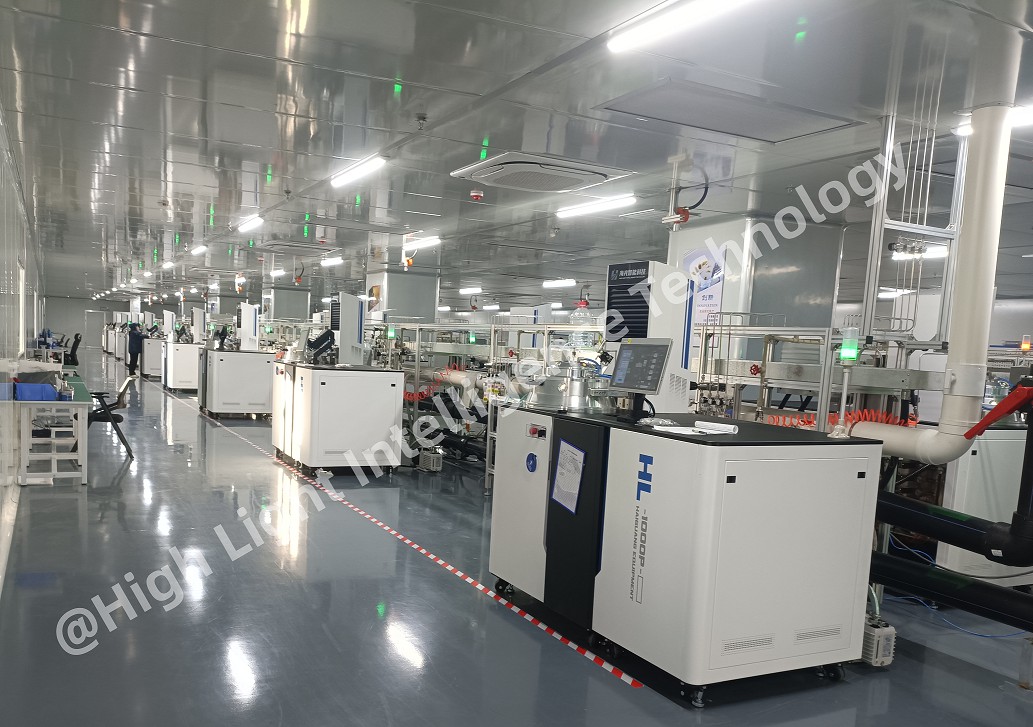

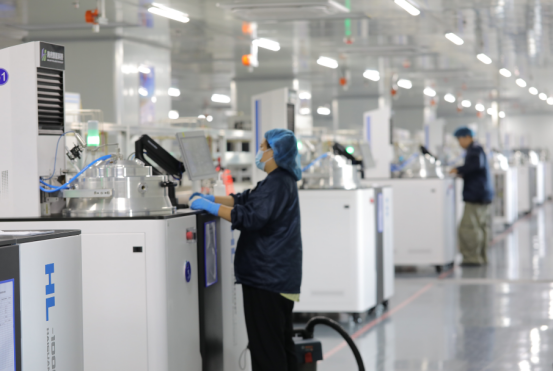

目前佛山海光的新机器能达到月产量500克拉单晶，珠宝级DEF色，VVS-VS净度。
如果生长半导体级热沉片单晶金刚石，产量还可以基于500克拉提升2-3倍。
多晶晶圆的尺寸可生长2’, 3’, 4’, 热导率可以达到1500 W/m·K, 1800 W/m·K, 2000 W/m·K.可见光的透光率可以达到67%-85%。
光学级单晶、多晶、医用眼科刀具等可接受定制。请联系我们，并提供产品要求和数量。
