算力时代，金刚石如何成为终极散热解决方案

“钻石恒久远，一颗永流传”的经典叙事，早已被中国生产力改写。这颗曾绑定奢华与稀有的宝石，如今褪去光环，成为高功率器件的刚需散热材料，在AI算力爆发的时代，扛起了“降温救算力”的大旗。

当英伟达新一代GPU功耗突破1000W，数据中心散热能耗占比飙升至40%，铜、铝传统散热方案已彻底触及物理瓶颈。热管理不再是产业辅助环节，而是制约算力突破、设备小型化、能耗降低的核心命脉。凭借超宽禁带半导体的特性，金刚石成为无可替代的散热“六边形战士”，2025-2026年，随着多项关键技术突破与商业化落地，金刚石热管理正式告别实验室阶段，迎来量产元年。

一、四大核心优势，铸就散热性能天花板

金刚石能快速崛起为高端散热领域的核心材料，本质是其性能对传统材料的全方位碾压，完美适配高功率、小型化、高集成度的产业趋势：

1.  极致导热能力：金刚石是自然界已知热导率最高的材料，单晶金刚石热导率最高可达2400W/m·K，是纯铜的5.5倍、纯铝的9.6倍，可高效适配千瓦级功率器件的散热需求。

2.  适配半导体封装：热膨胀系数与硅、氮化镓等衬底材料高度匹配，能从根源减少封装热应力，避免芯片损坏、封装脱落，显著提升器件可靠性。

3.  极致轻量化：热导率/密度指标上限达625，是纯铜的13.9倍，同等散热能力下可实现更轻薄的设计，适配芯片高密度封装、航空航天等场景。

4.  复合改性降本：可与铜、铝等金属复合形成新材料，既保留高导热特性，又继承金属易成形的优势，成本仅为纯金刚石热沉的1/3，大幅降低规模化应用门槛。

二、三大技术路径，覆盖全场景商用需求

结合技术突破与商业化实践，金刚石散热已形成三大核心应用路径，各有优势，覆盖全场景需求：

1.  金刚石衬底：半导体功能层直接外延生长于金刚石衬底，热阻最小、散热效率最高，主要应用于高端射频器件、量子计算芯片等极致散热场景。

2.  金刚石热沉片：封装后道的独立散热部件，无需改造现有芯片设计与产线，兼容性强、落地速度快，已在AI服务器GPU、5G基站射频器件、光模块等场景完成批量验证，是目前商业化进度最快的路径。

3.  金刚石微通道散热：与液冷技术深度融合，可在1000W/cm²的极端热流密度下稳定工作，是未来超高热流场景的核心解决方案。

三、全领域渗透，多赛道打开市场空间

凭借性能与技术优势，金刚石散热已实现多领域全面渗透，核心覆盖AI半导体芯片、高速光通信模块、新能源汽车、5G/6G通信、航空航天、量子计算与高端医疗设备六大场景。随着成本持续下降，市场渗透率正加速提升，各领域的高功率散热需求，共同推动金刚石散热从“高端小众”走向“产业刚需”。

四、量产元年开启，千亿赛道迎来爆发拐点

随着技术突破、成本下降与下游需求爆发，金刚石热管理市场已进入高速增长期，2026年作为量产元年，标志着产业正式从“小众材料”走向“千亿赛道”。

据行业研究数据，2025年全球金刚石热管理市场规模约12亿美元，预计2030年将突破80亿美元，年复合增长率维持在40%-50%，是热管理领域增速最快的细分赛道。

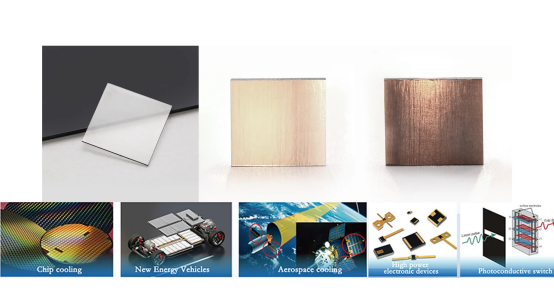

作为深耕金刚石材料研发生产已有17年的行业先行者，我们可提供热沉片级单晶金刚石、表面金属化单晶金刚石、多晶金刚石晶圆全系列产品，同时为客户提供从原型开发、小批量打样到规模化量产的全流程技术支持。

我们不止是金刚石散热产品的供应商，更是客户长期的战略合作伙伴。如果您正面临热管理相关的技术瓶颈，或是正在寻找可靠、可规模化的金刚石散热解决方案合作伙伴，欢迎随时与我们联系。
